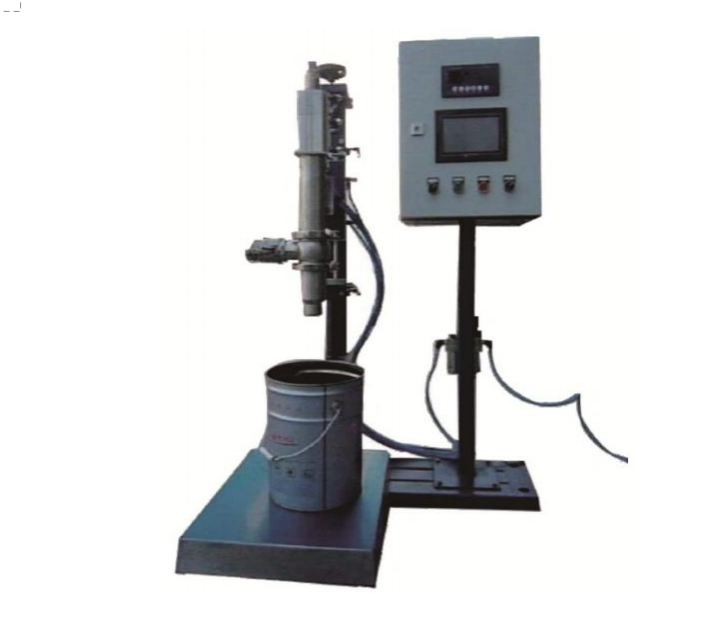

Máy chiết rót trên mực chất lỏng cho một thùng

Thông số kỹ thuật chính

• Tải trọng tối đa: 30 kg

• Độ nhạy tối thiểu: 10 g

• Sai số chiết rót: ±10 – 20 g (tùy tốc độ chiết rót)

• Tốc độ chiết rót: 100 – 150 thùng/giờ (tùy tốc độ dòng cấp liệu)

• Dung tích thùng phù hợp: ≤ φ350 × H500 mm (thùng miệng nhỏ hoặc thùng hở)

• Nguồn điện sử dụng: AC 220V / 50Hz

• Nguồn khí nén: 0,4 – 0,8 MPa

• Nhiệt độ sử dụng: -10℃ đến 40℃

• Chế độ điều khiển: Điều khiển khí nén 2 cấp

• Hình thức chiết rót: Cắm vào thùng, trên mực chất lỏng

• Kích thước bàn cân: 400 × 400 mm

• Kích thước bàn tạm lưu thùng: 400 × 1.000 mm

• Vật liệu kết cấu: SUS 304 không gỉ

• Vòi chiết và đường ống: SUS 304 không gỉ và Teflon (có thể chọn SUS 316L)

• Đầu nối vật liệu: Đầu nối nhanh DN40 kiểu “tháp” (có thể chọn đầu nối mặt bích)

• Đầu nối khí nén: 8 mm

Đặc điểm hệ thống

◆ Toàn bộ hệ thống có thể được chế tạo theo tiêu chuẩn chống cháy nổ.
◆ Hệ thống điều khiển sử dụng PLC – bộ điều khiển lập trình, hoạt động ổn định, độ tin cậy cao và tuổi thọ dài.
◆ Súng chiết rót là thiết kế độc quyền của công ty, có thể tháo lắp nhanh bằng tay, thuận tiện cho việc bảo trì.
◆ Toàn bộ hệ thống làm kín sử dụng PTFE (Teflon), chịu dung môi, chịu acid – kiềm, tuổi thọ cao.
◆ Súng chiết rót dùng phương thức cắm sâu vào bên trong khi chiết để tránh làm chất lỏng bắn ra miệng thùng, không làm ảnh hưởng đến bao bì bên ngoài.
◆ Hệ thống sử dụng chế độ tự động chiết hai cấp (dòng lớn – dòng nhỏ) để nâng cao độ chính xác.
◆ Khi súng chiết chưa được đưa vào trong thùng mà bị kẹt trên miệng thùng, súng sẽ tự động nâng lên và không thực hiện chiết rót.
◆ Sau khi đạt giá trị chiết rót cài đặt cho từng thùng, súng sẽ tự động nâng lên và chờ lần vận hành tiếp theo.
◆ Chiều cao đầu chiết có thể điều chỉnh bằng tay, phù hợp với nhiều loại thùng có chiều cao khác nhau.
◆ Dòng máy này có chức năng tự động nhận biết thùng rỗng và không chiết khi cân không tải.
◆ Bộ điều khiển được trang bị đầy đủ nút thao tác bằng tay để sử dụng khi có sự cố bất thường.
◆ Màn hình hiển thị hai cửa sổ dùng cho bộ điều khiển chiết rót chuyên dụng.
◆ Hiệu chuẩn hoàn toàn kỹ thuật số, tích hợp phần mềm chống rung và chống nhiễu.
◆ Bộ điều khiển có chức năng tự chẩn đoán lỗi và chức năng kiểm tra giao tiếp tín hiệu.
◆ Khi gặp tình huống khẩn cấp, chỉ cần nhấn nút dừng khẩn cấp để hủy thao tác chiết hiện tại.
◆ Vận hành một nút nhấn: Nhấn Start → Đầu súng hạ xuống → Tự động trừ bì → Bắt đầu chiết → Chiết xong tự động nâng súng
